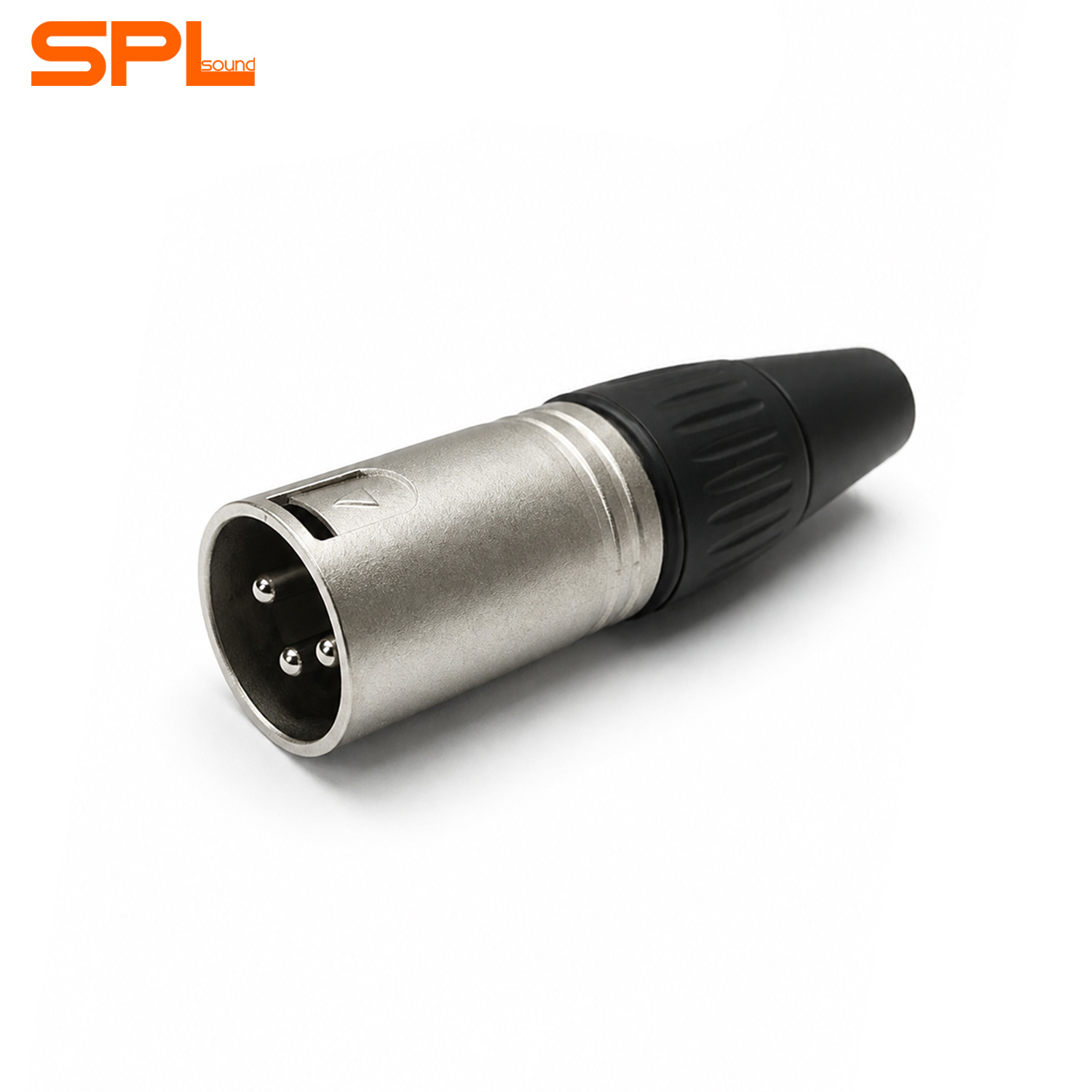

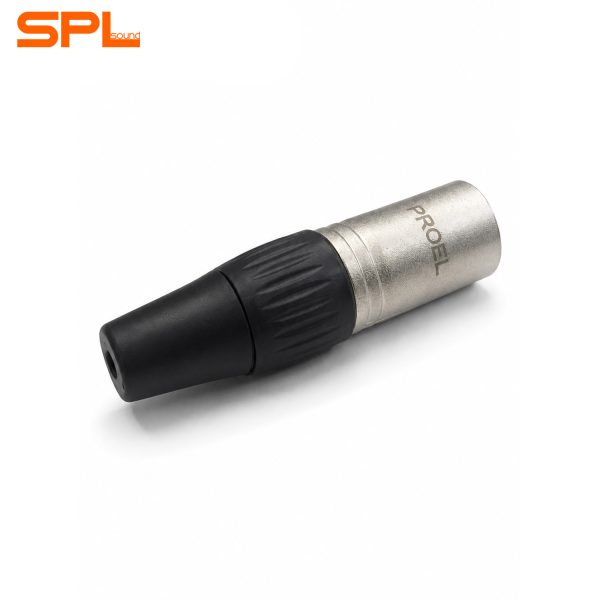

فیش کنون نر پروئل T-905

فیش کنون نر پروئل T-905 یک کانکتور XLR سه پین برای ساخت، تعمیر و مونتاژ کابل‌های صوتی است. این فیش در اتصال میکروفن به میز صدا یا میکسر، ارتباط تجهیزات صوتی و اتصال اسپیکرهای اکتیو کاربرد دارد و می‌توانید از آن در سیستم‌های صوتی، استودیو و پروژه‌های DIY استفاده کنید.

کانکتور XLR سه پین یکی از انواع رایج اتصال در تجهیزات صوتی محسوب می‌شود و کاربران از آن برای انتقال سیگنال صوتی در کابل‌های مختلف استفاده می‌کنند. پروئل نیز خانواده متنوعی از کانکتورهای XLR را برای کاربردهای صوتی عرضه می‌کند.

کاربرد کانکتور XLR نری

این فیش کنون نری برای کابل‌سازی و تعمیر اتصالات صوتی کاربرد دارد. شما می‌توانید آن را روی کابل‌های میکروفن نصب کنید یا برای ساخت کابل‌های ارتباطی تجهیزات صوتی به کار ببرید.

• اتصال میکروفن به میز صدا
• اتصال میکروفن به میکسر
• ارتباط تجهیزات صوتی
• اتصال اسپیکرهای اکتیو
• استفاده در اتاق استودیو
• ساخت کابل میکروفن
• تعمیر کابل‌های صوتی
• ساخت کابل XLR
• پروژه‌های صوتی و DIY

ساختار سه پین فیش T-905

کانکتورهای XLR سه پین، پایه‌های شماره 1، 2 و 3 را در اختیار کاربر قرار می‌دهند. هنگام کابل‌سازی باید هر رشته سیم را به پایه مناسب متصل کنید تا اتصال صحیحی میان کابل و تجهیزات صوتی برقرار شود.

در روش سیم‌کشی رایج مورد استفاده برای کابل میکروفن، شیلد کابل را به پین شماره 1، سیم سفید را به پین شماره 3 و سیم قرمز را به پین شماره 2 متصل کنید. پیش از بستن بدنه فیش، اتصال هر سه پایه را بررسی کنید.

استفاده در ساخت کابل میکروفن

یکی از کاربردهای اصلی فیش XLR نری T-905، ساخت کابل میکروفن است. کاربر می‌تواند کابل موردنظر را برش دهد، رشته‌ها را آماده کند و هر سیم را به پایه مربوط روی کانکتور لحیم کند.

این روش برای ساخت کابل سفارشی، تعویض کانکتور آسیب‌دیده و تعمیر کابل‌های صوتی کاربرد دارد. هنگام انتخاب فیش، نوع اتصال موردنیاز و سازگاری آن با کانکتور سمت دیگر کابل را نیز در نظر بگیرید.

روش لحیم کردن فیش کنون نر

برای شروع، روکش خارجی کابل را جدا کنید و رشته‌های داخلی را تفکیک کنید. سپس هر رشته را برای لحیم‌کاری آماده کنید.

1. روکش خارجی کابل را به اندازه مناسب جدا کنید.
2. رشته‌های داخلی را از یکدیگر تفکیک کنید.
3. رشته‌های هر بخش را مرتب کنید و به دور هم بپیچید.
4. هر رشته سیم را به‌صورت جداگانه قلع‌اندود کنید.
5. پایه‌های کانکتور را برای لحیم‌کاری آماده کنید.
6. شیلد کابل را به پین شماره 1 وصل کنید.
7. سیم سفید را به پین شماره 3 وصل کنید.
8. سیم قرمز را به پین شماره 2 وصل کنید.
9. سیم قلع‌اندودشده را روی پایه مربوط قرار دهید.
10. با نوک هویه، اتصال سیم و پایه کانکتور را برقرار کنید.

اگر از سیم لحیم 63 درصد استفاده می‌کنید، طبق روش موردنظر شما نیازی به روغن لحیم ندارید. این روش به شما اجازه می‌دهد فرآیند لحیم‌کاری را با کنترل بیشتر روی مقدار قلع انجام دهید.

نکات مهم هنگام مونتاژ کابل XLR

هنگام ساخت کابل، کیفیت لحیم‌کاری اهمیت زیادی دارد. اتصال ضعیف می‌تواند باعث قطعی یا ایجاد اختلال در عملکرد کابل شود.

پس از پایان لحیم‌کاری، استحکام هر سه اتصال را بررسی کنید. همچنین مطمئن شوید هیچ رشته سیم یا قلع اضافی با پایه مجاور تماس ندارد. سپس بدنه فیش را ببندید و کابل را برای استفاده آماده کنید.

تفاوت T-905 با سایر مدل‌های پروئل

اگر برای پروژه خود به دنبال یک گزینه با قیمت مناسب هستید، T-905 انتخابی کاربردی محسوب می‌شود. در مقابل، برای پروژه‌هایی که دوام و کاربری حرفه‌ای‌تر اهمیت بیشتری دارد، می‌توانید فیش کنون نر پروئل T-903 را نیز بررسی کنید.

برای سمت مادگی کابل، فیش کنون ماده پروئل T-904 گزینه دیگری در این خانواده است. همچنین اگر هنگام انتخاب کانکتور به دنبال گزینه‌ای با قیمت مناسب برای پروژه خود هستید، T-905 و مدل مادگی آن یعنی T-906 را در کنار سایر مدل‌ها مقایسه کنید.

خرید فیش کنون نر پروئل T-905

اگر برای ساخت یا تعمیر کابل صوتی به یک فیش XLR نری نیاز دارید، پروئل T-905 می‌تواند برای کابل میکروفن، تجهیزات استودیویی، میز صدا، میکسر و اسپیکرهای اکتیو کاربرد داشته باشد.

این محصول برای کابل‌سازی، تعمیر کانکتورهای آسیب‌دیده و پروژه‌های صوتی DIY انتخابی کاربردی است. پیش از خرید، نوع اتصال و سازگاری کانکتور با تجهیزات و فیش سمت مقابل را بررسی کنید.
