پاور آمپلی فایر پرومکس مکستور S-4800
173,900,000 تومان
- مناسب برای استفاده در سیستمهای صوتی حرفهای
- پشتیبانی از حالتهای Stereo، Parallel و Bridge
- ورودی XLR بالانس و خروجی Speakon و Binding Post
- کنترل مستقل ولوم کانالها در ساختار دستگاه
- مجهز به نشانگرهای Signal، Clip، Protect و Power
- دارای مدار حفاظت در برابر اتصال کوتاه، اضافهبار، حرارت و خطای DC
- مجهز به فنهای دور متغیر برای خنککاری
- امکان انتخاب حساسیت ورودی 0.775V، 1.0V و 1.4V
- امپدانس ورودی 20KΩ به صورت بالانس یا آنبالانس
- مجهز به ورودی و خروجیهای مناسب برای سیستمهای صوتی و نصب رک
- ابعاد نسخه 2U: برابر با 483 × 441 × 88.8 میلیمتر
- پشتیبانی از برق 115V یا 230V
سرویسها:
۷ روز ضمانت بازگشت
در صورت عدم رضایت از محصول، تحت هر شرایطی امکان درخواست مرجوعی محصول تا 7 روز وجود دارد.
گارانتی 1 ساله SPL
این محصول به مدت 1 سال تحت پوشش گارانتی اسپیال مارکت قرار دارد.
پاور آمپلی فایر ProMax Maxtor S-4800
پاور آمپلی فایر ProMax Maxtor S-4800 یکی از محصولات سری Professional Power Amplifier برند ProMax Maxtor است که برای استفاده در سیستمهای صوتی و تجهیزات تقویت صدا طراحی شده است. ساختار این سری با تمرکز بر عملکرد پایدار، امکانات کنترلی و قابلیت استفاده در سیستمهای مختلف صوتی ارائه شده و از چند روش اتصال و راهاندازی پشتیبانی میکند.
پاور ProMax Maxtor S-4800 از قابلیتهایی مانند حالتهای Stereo، Parallel و Bridge، ورودی XLR و چند نوع خروجی بلندگو بهره میبرد. همچنین وجود مدارهای حفاظتی و سیستم خنککاری با فن دور متغیر، امکان استفاده از این آمپلی فایر قدرت را در ساختارهای صوتی مختلف فراهم میکند.
حالتهای کاری و اتصال پاور
پاور آمپلی فایر S-4800 از سه حالت کاری Stereo، Parallel و Bridge پشتیبانی میکند. در حالت Stereo، کانالها به صورت مستقل فعالیت میکنند. حالت Parallel امکان استفاده از منبع سیگنال Channel 1 را برای سیستم تقویت فراهم میکند و کنترل حجم صدا برای کانالها انجام میشود. علاوه بر این، حالت Bridge دستگاه را به یک آمپلی فایر با توان بالاتر برای کاربردهای سازگار با این حالت تبدیل میکند.
این قابلیتها باعث میشوند آمپلی فایر ProMax Maxtor در طراحی سیستمهای صوتی انعطاف بیشتری داشته باشد. انتخاب هر حالت باید بر اساس نوع اتصال، امپدانس بلندگو و ساختار سیستم انجام شود.
ورودیها و خروجیهای صوتی

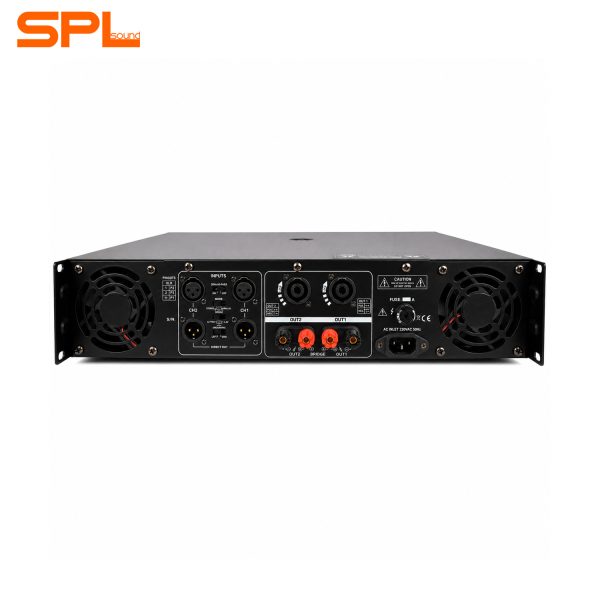

پاور پرومکس مکستور S-4800 با ورودیهای XLR بالانس و آنبالانس طراحی شده است. در بخش خروجی نیز کانکتورهای Speakon و Binding Post در نظر گرفته شدهاند. این ساختار امکان اتصال دستگاه به تجهیزات صوتی و انواع کابلهای مناسب بلندگو را فراهم میکند.
در اتصال XLR، پین 1 به Ground، پین 2 به Hot مثبت و پین 3 به Cold منفی اختصاص دارد. همچنین خروجی Speakon از اتصالهای 1+ و 1- برای Positive و Negative استفاده میکند. بنابراین، هنگام سیمکشی آمپلی فایر قدرت ProMax Maxtor S-4800 باید قطبهای خروجی و اتصالات صحیح را رعایت کرد.
کنترلها و نشانگرهای پنل جلویی پاور آمپلی فایر
پنل جلویی این پاور آمپلی فایر شامل کلید روشن و خاموش، نشانگر Power، کنترلهای Volume و نشانگرهای Signal، Clip و Protect است. هر کنترل ولوم میزان صدای کانال مربوطه را تنظیم میکند و بر اساس اطلاعات کاتالوگ، محدوده کنترل ولوم از 8- دسیبل تا 0 دسیبل است.
نشانگر Signal هنگام عبور سطح خروجی از مقدار مشخصشده در کاتالوگ روشن میشود. همچنین چراغ Clip بالا رفتن اعوجاج خروجی را نمایش میدهد و چراغ Protect هنگام فعال شدن مدارهای حفاظتی روشن میشود. به همین دلیل، کاربر میتواند وضعیت عملکرد پاور ProMax Maxtor را از طریق پنل جلویی بررسی کند.
سیستم خنککاری و حفاظت
برای مدیریت دمای کاری، این سری از آمپلی فایر ProMax Maxtor S-4800 از فنهای دور متغیر با نویز پایین استفاده میکند. جریان هوای خنککننده از قسمت جلو وارد دستگاه میشود و از بخش پشتی خارج میشود. بنابراین، نباید مسیر ورودی یا خروجی هوا در زمان نصب دستگاه مسدود شود.
در کنار سیستم تهویه، مدارهای حفاظتی نیز نقش مهمی در عملکرد دستگاه دارند. طبق اطلاعات کاتالوگ، حفاظت در برابر اتصال کوتاه، مدار باز، افزایش دما، RF و خطاهای DC در این سری در نظر گرفته شده است. علاوه بر این، مدار Limiter نیز برای محافظت از ترانزیستورهای قدرت در شرایط خاص فعالیت میکند.
تنظیم حساسیت ورودی
پاور آمپلی فایر S-4800 در بخش ورودی امکان انتخاب حساسیت 0.775V، 1.0V و 1.4V را ارائه میکند. این تنظیم به کاربر اجازه میدهد حساسیت ورودی را با سطح سیگنال منبع صوتی هماهنگ کند.
امپدانس ورودی دستگاه نیز 20KΩ است و ورودی میتواند به صورت بالانس یا آنبالانس استفاده شود. در نتیجه، پاور پرومکس مکستور برای اتصال به منابع و تجهیزات صوتی مختلف، گزینههای ورودی متنوعی در اختیار کاربر قرار میدهد.
امپدانس بلندگو و نحوه اتصال
هنگام استفاده از آمپلی فایر پرومکس مکستور باید امپدانس بلندگو را مطابق حالت کاری انتخاب کرد. حداقل امپدانس بلندگو در حالتهای Stereo و Parallel برابر 4Ω است؛ در حالت Bridge نیز حداقل امپدانس 8Ω اعلام شده است.
| حالت کاری | حداقل امپدانس بلندگو |
|---|---|
| Stereo | 4Ω |
| Parallel | 4Ω |
| Bridge | 8Ω |
نصب در رک و تهویه
طراحی رکمونت یکی دیگر از ویژگیهای این سری از پاور آمپلی فایرهای ProMax Maxtor است. کاتالوگ برای نسخه 2U ابعاد 483 × 441 × 88.8 میلیمتر را اعلام میکند. همچنین برای نصب چند دستگاه در رک استاندارد EIA، استفاده از پنلهای تهویه و براکتهای فلزی نگهدارنده توصیه شده است.
اگر چند پاور در یک رک قرار میگیرند، رعایت فاصله و تهویه اهمیت بیشتری پیدا میکند. کاتالوگ برای نصب چند دستگاه، استفاده از پنلهای تهویه 1U را پیشنهاد میکند و برای رکهای بسته نیز نصب پنل تهویه در بالا و پایین هر دستگاه را توصیه کرده است.
مشخصات فنی پاور آمپلی فایر ProMax Maxtor S-4800
| مشخصات | اطلاعات |
|---|---|
| برند | ProMax Maxtor |
| مدل | S-4800 |
| نوع | Professional Power Amplifier |
| حالتهای کاری | Stereo / Parallel / Bridge |
| پاسخ فرکانسی | 20Hz – 20kHz (±0.25dB) |
| THD در 20Hz تا 20kHz، 8Ω | 0.035% ، 0.03% |
| نسبت سیگنال به نویز | -105dB ، -102dB |
| Slew Rate | 45V/uS |
| Damping Factor | >300 ، >400 |
| حساسیت ورودی | 0.775V / 1.0V / 1.4V |
| امپدانس ورودی | 20KΩ بالانس یا آنبالانس |
| مدار خروجی | Class H / Class AB |
| ورودیها | XLR، ورودی سیگنال بالانس / آنبالانس |
| خروجیها | SPEAKON، Binding Posts |
| حفاظت | Short Circuit، Open Circuit، Thermal، RF و حفاظت بار در برابر خطاهای DC |
| سیستم خنککاری | High / Low Automatic Control |
| ولتاژ تغذیه | 115V / 230V |
| ابعاد نسخه 2U | 483 × 441 × 88.8 میلیمتر |
| ابعاد نسخه 3U | 483 × 456 × 132 میلیمتر |
| حداقل امپدانس در Stereo | 4Ω |
| حداقل امپدانس در Parallel | 4Ω |
| حداقل امپدانس در Bridge | 8Ω |
توان خروجی اعلامشده برای سری
برای این پاور آمپلی فایر پرومکس مکستور چند سطح توان خروجی را اعلام شده است. این مقادیر را به عنوان محدوده مشخصات سری در نظر میگیریم و نه توان قطعی این مدل.
| نوع توان | مقادیر |
|---|---|
| خروجی در 8Ω | 2×200W، 2×300W، 2×400W، 2×500W، 2×600W، 2×700W، 2×800W، 2×900W، 2×1000W، 2×1200W، 2×1400W |
| خروجی در 4Ω | 2×300W، 2×450W، 2×650W، 2×750W، 2×900W، 2×1050W، 2×1200W، 2×1350W، 2×1500W، 2×1800W، 2×2100W |
| خروجی در 2Ω | 2×400W، 2×600W، 2×800W، 2×1000W، 2×1200W، 2×1400W، 2×1600W، 2×1800W، 2×2000W، 2×2400W، 2×2800W |
| Bridge در 8Ω | 600W، 900W، 1200W، 1500W، 1800W، 2100W، 2400W، 2700W، 3000W، 3600W، 4200W |
| Bridge در 4Ω | 800W، 1200W، 1600W، 2000W، 2400W، 2800W، 3200W، 3600W، 4000W، 4800W، 5600W |
اگر به دنبال مدلهای دیگر پاور آمپلی فایر هستید، میتوانید دستهبندی پاور میکسر را نیز بررسی کنید.
نکات مهم نصب و استفاده
برای استفاده صحیح از پاور آمپلی فایر ProMax Maxtor S-4800 باید مسیر تهویه جلو و پشت دستگاه باز بماند. همچنین توصیه میشود در اطراف دستگاه فضای کافی برای گردش هوا وجود داشته باشد. استفاده از کابل مناسب بلندگو نیز اهمیت دارد و برای خروجیهای پاور باید از کابل اسپیکر استفاده شود.
پیش از اتصال بلندگوها و سایر تجهیزات، کلید Power را خاموش کنید و حجم صدا را در پایینترین مقدار قرار دهید. همچنین برای حالت Bridge باید حداقل امپدانس 8Ω را رعایت کنید؛ در حالتهای Stereo و Parallel نیز حداقل امپدانس اعلامشده 4Ω است.
دانلود کاتالوگ پاور آمپلی فایر ProMax Maxtor S-4800
برای اطلاع کامل از راهنمای استفاده، جزئیات اتصال بلندگو، نحوه نصب در رک، عیبیابی و سایر اطلاعات فنی، میتوانید دفترچه راهنمای دستگاه را به صورت PDF مشاهده کنید. همچنین اطلاعات مربوط به سیمکشی، پینهای XLR، اتصالات Speakon و روشهای بررسی خطاهای احتمالی در این کاتالوگ درج شده است.
