فیش کنون ماده پروئل T-904 یا XLR مناسب جهت اتصال میکروفن به میز صدا یا ارتباط دو اسپیکر اکتیو و یا استفاده در اتاق استودیو می باشد. همان طور که از نام و ظاهر این کانکتور مشهود می باشد دارای سه پین ارتباطی با نام xlr می باشد که با اعداد ۱/۲/۳ علامت گذاری شده است.

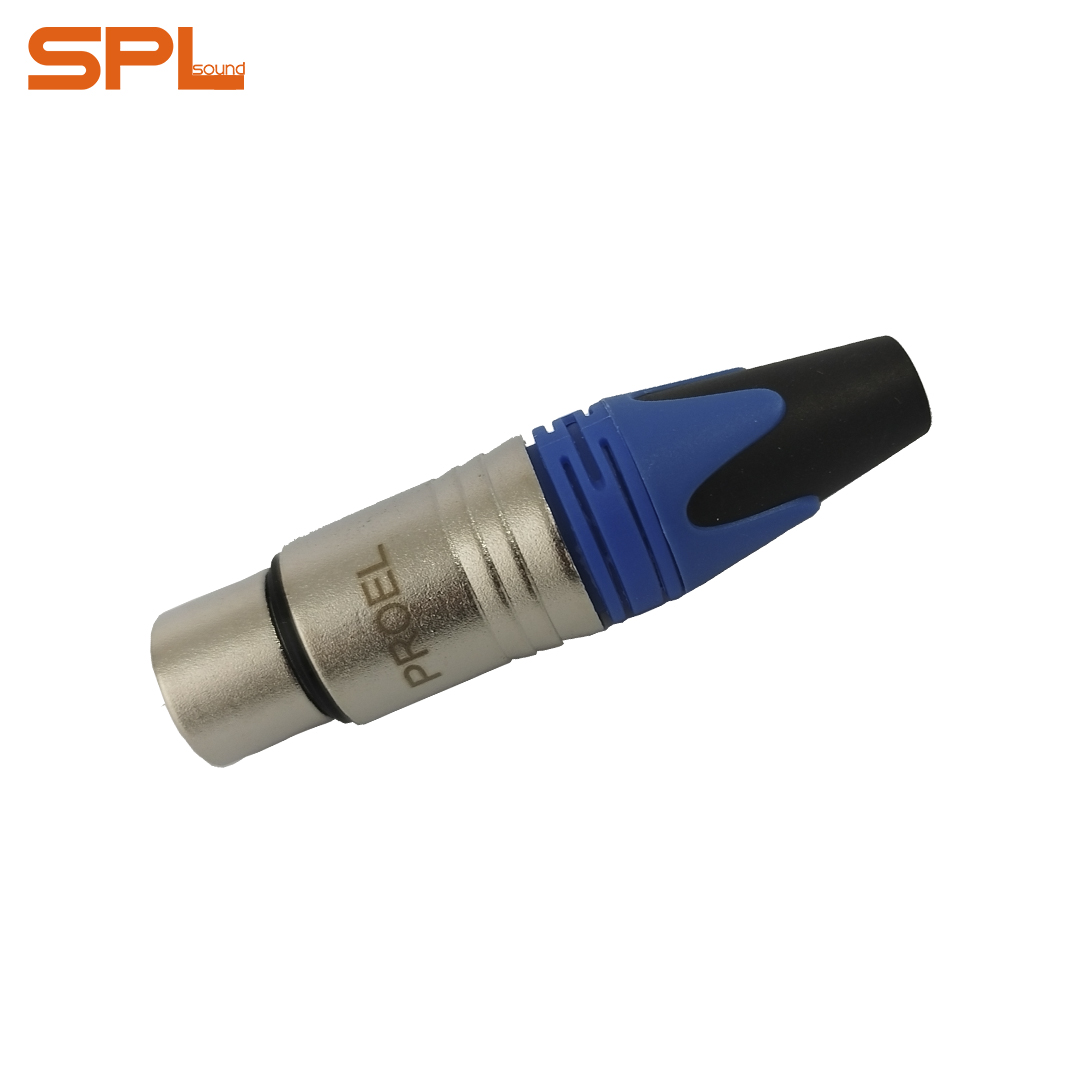

فیش کنون ماده پروئل T-904
فیش کنون ماده پروئل T-904 آخرین نسل از کانکتورهای کابل استاندارد XLR است که در سراسر جهان مورد استفاده قرار می‌گیرد. این فیش کنون نر که جایگزینی برای سری X محسوب می‌شود، ویژگی‌های جدیدی دارد که آن را به کانکتوری بادوام‌تر تبدیل کرده و باعث شده قابلیت اطمینان بیشتری داشته باشد. بدنه اصلی فیش 3 پین نر NC3MXX از فلز ساخته شده و نقطه تماس آن جنسی از رسانا دارد که باعث می‌شود، جریان به خوبی از آن عبور کند. فیش NC3MXX سرهم‌بندی و مونتاژ آسا‌ن‌تری دارد که موجب می‌شود فشار کمتری به کابل صدا وارد شود. NC3MXX در قسمت داخلی فیش دندانه‌هایی تعبیه کرده است تا پس از اتصال فیش 3 پین نر به دستگاه، این فیش به راحتی جدا نشده و باعث قطعی ارتباط نشود.
این ویژگی برای حفظ ارتباط بین فیش و دستگاه بسیار موثر است. محفظه اصلی این فیش کنون نر پروئل T-904طراحی ویژه‌ای دارد و فیش کنون نر را کاملا با کابل XLR هماهنگ می‌کند تا کمترین مقاومت را برای عبور جریان ایجاد کند. این محفظه مقاوم، سختی و دوام بالایی داشته و قادر است از قطعات حساس داخلی فیش در برابر آسیب‌های معمول به خوبی حفاظت کند.
سایر مشخصات و روش لحیم کردن فیش کنون ماده پروئل T-904:
- برای اتصال سیم میکروفن به فیش کنون ماده شیلد کابل را به شماره ۱ متصل می کنیم، سیم سفید را به شماره ۳ و سیم قرمز را به شماره ۲ متصل می کنیم.
- برای یک لحیم کاری بی عیب و موثر در ابتدا روکش کابل را جدا می کنیم و رشته های سیم را به دور هم می پیچیم
- سپس به صورت جداگانه آنها را لحیم می کنیم . این کار را برای سطح کانکتور هم انجام می دهیم .
- اگر شما از سیم لحیم ۶۳ درصد استفاده می کنید نیاز به استفاده از روغن لحیم نمی باشد . زیرا این کانکتور بستر بسیار خوبی برای دریافت قلع می باشد.
- سیمی که قبلا جداگانه قلع اندود شده است را بر روی پایه کانکتور می گذاریم و با نوک هویه این دو سطح را به آرامی به هم متصل می کنیم.
