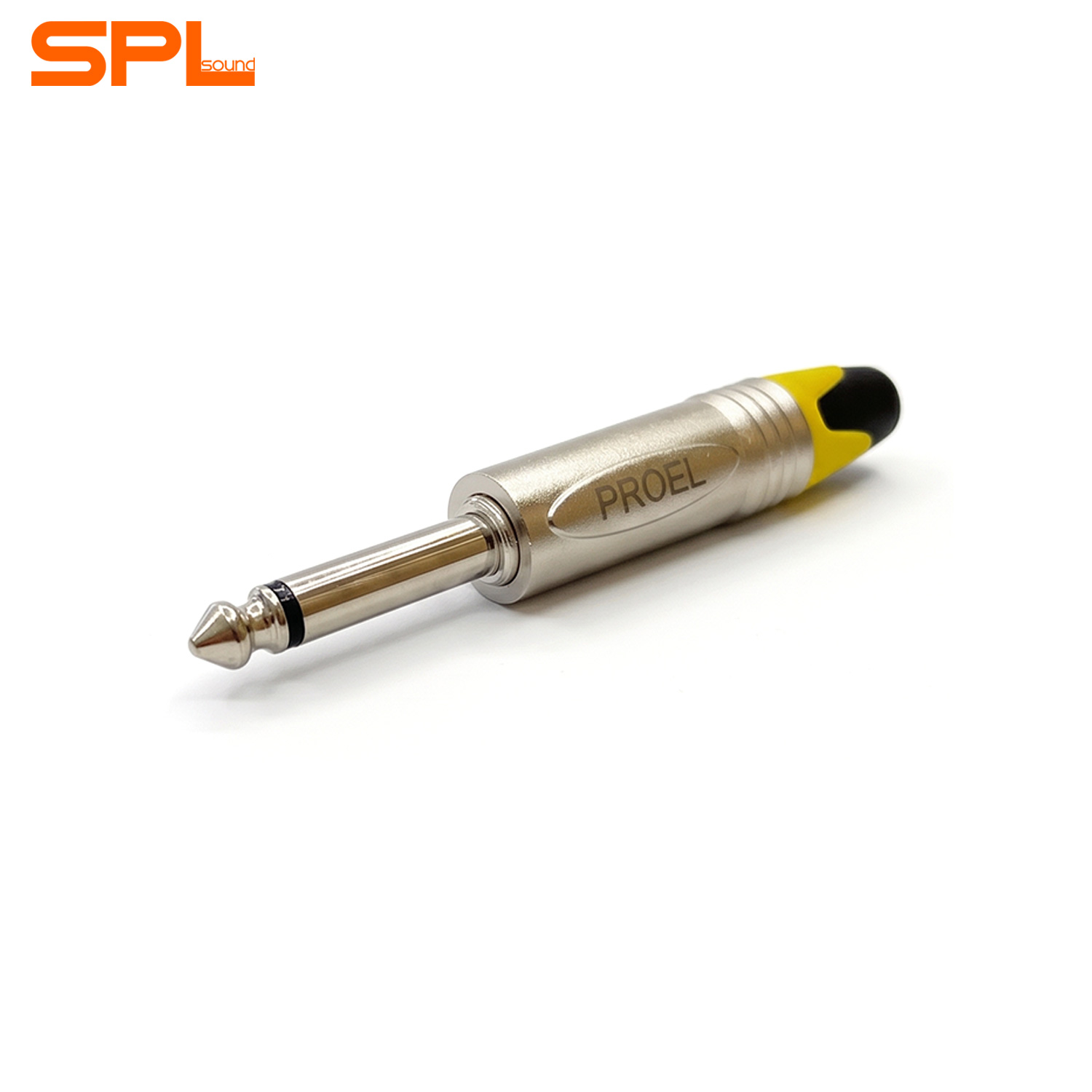

فیش بنون نر پروئل T-810

فیش بنون نر پروئل T-810 یک کانکتور TS برای اتصال تجهیزات صوتی و تصویری است. این فیش در تجهیزات مختلفی مانند میکروفن، هدفون و باند کاربرد دارد و برای ساخت و تعمیر کابل‌های صوتی نیز گزینه‌ای مناسب محسوب می‌شود.

ساختار این کانکتور، اتصال پایدار کابل به تجهیزات را فراهم می‌کند و به کاهش احتمال قطع و وصل شدن صدا کمک می‌کند. همچنین طراحی مناسب پایه‌ها و بخش‌های داخلی، مونتاژ و لحیم‌کاری آن را ساده‌تر می‌کند.

کاربرد کانکتور TS پروئل

این فیش بنون نر در تجهیزات صوتی استودیویی، سیستم‌های اجرای زنده و پروژه‌های مختلف کابل‌سازی کاربرد دارد. کاربران می‌توانند از آن برای اتصال سازها به میکسر یا پاور میکسر و همچنین ساخت کابل‌های صوتی استفاده کنند.

• اتصال تجهیزات صوتی
• اتصال میکروفن و هدفون
• اتصال باند و تجهیزات صوتی
• استفاده در تجهیزات استودیویی
• کاربرد در سیستم‌های اجرای زنده
• اتصال ساز به میکسر و پاور میکسر
• ساخت و تعمیر کابل صوتی
• استفاده در پروژه‌های DIY

اگر برای پروژه خود به فیش مادگی بنون نیاز دارید، می‌توانید فیش مادگی بنون پروئل T-815 را نیز بررسی کنید. این مدل امکان اتصال فیش بنون نر را روی پنل یا بدنه تجهیزات فراهم می‌کند.

ساختار مقاوم و پایه‌های ضخیم

پروئل در ساخت T-810 از نایلون برای بخش‌های پلاستیکی و از قطعات فلزی مسی با روکش نیکل استفاده کرده است. این ترکیب، ساختاری مقاوم برای استفاده در کابل‌ها و تجهیزات صوتی ایجاد می‌کند.

پایه‌های ضخیم کانکتور استحکام مناسبی در محل اتصال ایجاد می‌کنند. این پایه‌ها در برابر خم‌شدن مقاومت بیشتری دارند و ساختار مناسب آن‌ها به کاهش احتمال ایجاد اتصال کوتاه کمک می‌کند.

بخش‌های پلاستیکی کانکتور نیز از مواد نایلونی ساخته شده‌اند. این متریال دوام مناسبی برای استفاده مداوم فراهم می‌کند و مقاومت قطعات پلاستیکی را در برابر آسیب‌های معمول افزایش می‌دهد.

آزمایش دمایی و استانداردهای محصول

طبق اطلاعات فنی ارائه‌شده برای این محصول، پروئل T-810 در محدوده دمایی منفی 30 تا مثبت 80 درجه سانتی‌گراد مورد آزمایش قرار گرفته است. این محصول همچنین گزارش تست آزمایشگاه CTI (Centre Testing International Group Co. Ltd) را دارد.

اطلاعات ارائه‌شده برای این مدل، دریافت گواهینامه‌های CE، RoHS و ISO9001 را نیز ذکر می‌کند. این موارد، اطلاعات مهمی برای کاربرانی هستند که هنگام انتخاب کانکتور به استانداردها و فرآیند تولید توجه دارند.

فیش بنون مناسب تجهیزات صوتی

T-810 برای استفاده در تجهیزات صوتی استودیویی و سیستم‌های اجرای زنده گزینه‌ای کاربردی است. کاربران می‌توانند از آن در ساخت کابل‌های مختلف استفاده کنند و اتصال موردنیاز میان ساز، میکسر، پاور میکسر و سایر تجهیزات را برقرار کنند.

اگر به دنبال مدل‌های دیگری از کانکتورهای بنون پروئل هستید، فیش بنون نر فنردار پروئل T-803 و فیش بنون نر سرکج پروئل T-808 نیز گزینه‌هایی هستند که می‌توانید با توجه به نوع کاربرد خود بررسی کنید.

روش لحیم کردن فیش بنون نر T-810

برای لحیم‌کاری صحیح، ابتدا روکش کابل را جدا کنید و رشته‌های داخلی را برای اتصال به پایه‌های کانکتور آماده کنید.

1. روکش خارجی کابل را به اندازه مناسب جدا کنید.
2. رشته‌های سیم را از یکدیگر تفکیک کنید.
3. سیم شیلد را با سیم سفید جفت کنید.
4. شیلد و سیم سفید را به پایه بلند کانکتور متصل کنید.
5. سیم قرمز یا سیم مسی را به پایه کوتاه لحیم کنید.
6. هر بخش از سیم‌ها را به‌صورت جداگانه قلع‌اندود کنید.
7. پایه‌های کانکتور را نیز برای لحیم‌کاری آماده کنید.
8. سیم قلع‌اندودشده را روی پایه مربوط قرار دهید.
9. با نوک هویه، سیم و پایه کانکتور را به‌آرامی به یکدیگر متصل کنید.

اگر از سیم لحیم 63 درصد استفاده می‌کنید، طبق روش پیشنهادی برای این محصول نیازی به روغن لحیم ندارید. آماده‌سازی صحیح سیم و پایه‌ها، فرآیند لحیم‌کاری را ساده‌تر می‌کند.

نکات مهم هنگام مونتاژ کابل

هنگام اتصال سیم‌ها، پایه‌های کانکتور را با دقت بررسی کنید و هر رشته را در محل مناسب قرار دهید. یک لحیم‌کاری تمیز و محکم، اتصال پایدار کابل را تضمین می‌کند و احتمال قطعی را کاهش می‌دهد.

پس از پایان لحیم‌کاری، استحکام اتصال‌ها را بررسی کنید و مطمئن شوید قلع اضافی یا رشته‌های سیم با قسمت‌های مجاور تماس ندارند. سپس بدنه کانکتور را ببندید تا از بخش داخلی کابل و محل اتصال محافظت کنید.

خرید فیش بنون نر پروئل T-810

اگر برای ساخت یا تعمیر کابل صوتی به یک فیش TS نر نیاز دارید، پروئل T-810 می‌تواند برای تجهیزات استودیویی، اجرای زنده، سازهای موسیقی، میکروفن، هدفون و باند کاربرد داشته باشد.

استفاده از نایلون در بخش‌های پلاستیکی، قطعات فلزی مسی با روکش نیکل، پایه‌های ضخیم و طراحی مناسب برای مونتاژ، این محصول را به گزینه‌ای کاربردی برای کابل‌سازی و تعمیرات تجهیزات صوتی تبدیل می‌کند.
