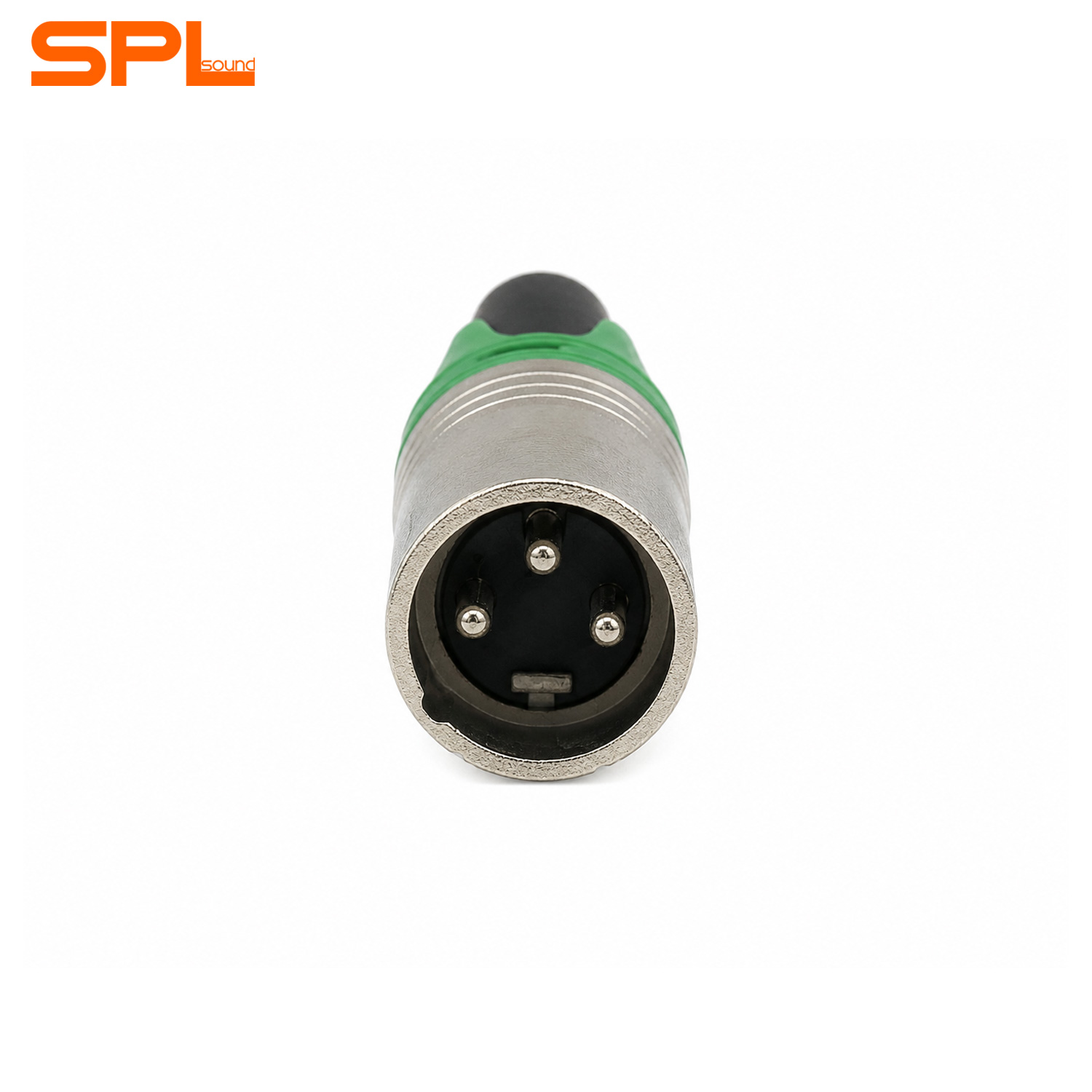

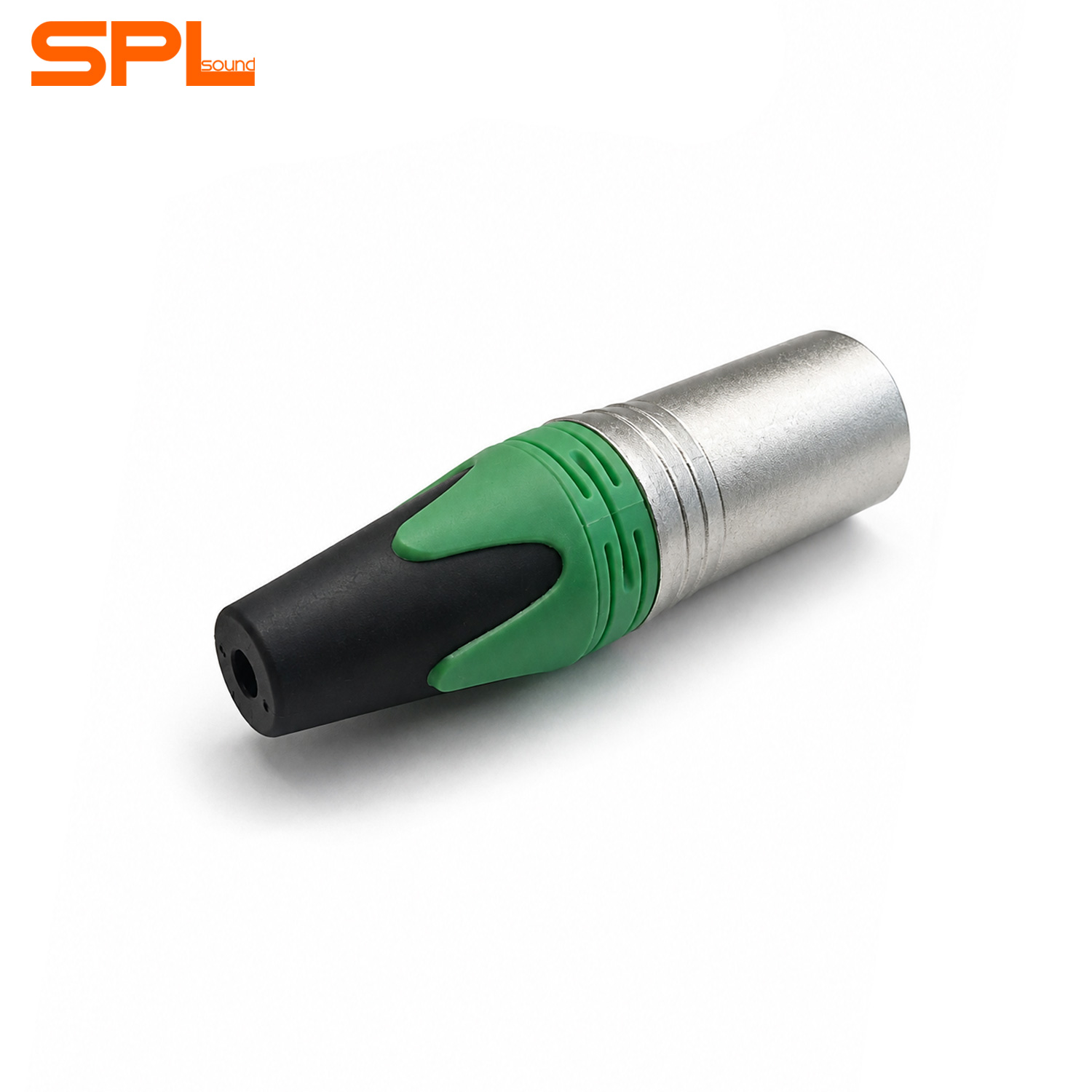

فیش کنون نر پروئل T-903

فیش کنون نر پروئل T-903 یک کانکتور استاندارد XLR سه پین برای ساخت، مونتاژ و تعمیر کابل‌های صوتی است. این فیش برای اتصال میکروفن به میز صدا یا میکسر، ارتباط میان اسپیکرهای اکتیو و سایر تجهیزات صوتی و همچنین استفاده در اتاق استودیو کاربرد دارد.

ساختار سه پین کانکتور XLR امکان ایجاد یک اتصال مناسب برای تجهیزات صوتی را فراهم می‌کند. به همین دلیل این نوع فیش در کابل‌های میکروفن، کابل‌های ارتباطی و سیستم‌های صوتی حرفه‌ای کاربرد گسترده‌ای دارد.

کاربرد فیش XLR نری پروئل

با استفاده از این کانکتور XLR نری می‌توانید کابل‌های مختلف صوتی را مونتاژ یا تعمیر کنید. این مدل برای اتصال میکروفن، میز صدا، میکسر، اسپیکر اکتیو و تجهیزات استودیویی کاربرد دارد.

• اتصال میکروفن به میز صدا یا میکسر
• ارتباط بین تجهیزات صوتی
• اتصال اسپیکرهای اکتیو
• استفاده در اتاق استودیو
• ساخت کابل میکروفن
• تعمیر کابل‌های صوتی
• ساخت کابل XLR برای پروژه‌های صوتی
• استفاده در پروژه‌های DIY

ساختار سه پین فیش XLR

فیش کنون نر پروئل T-903 سه پین ارتباطی دارد و پایه‌های آن با شماره‌های 1، 2 و 3 مشخص شده‌اند. هنگام مونتاژ کابل باید هر رشته سیم را به پایه مربوط وصل کنید تا سیگنال صوتی مسیر صحیحی را طی کند.

برای اتصال سیم میکروفن به این کانکتور، شیلد کابل را به پین شماره 1، سیم سفید را به پین شماره 3 و سیم قرمز را به پین شماره 2 وصل کنید.

بدنه مقاوم و حفظ اتصال

بدنه اصلی این کانکتور ساختار مقاومی دارد و از قطعات حساس داخلی در برابر آسیب‌های معمول محافظت می‌کند. این ویژگی برای کابل‌های صوتی اهمیت زیادی دارد؛ زیرا کاربران معمولاً این کابل‌ها را به‌طور مرتب جابه‌جا، متصل و جدا می‌کنند.

بخش داخلی فیش نیز اتصال کانکتور را در محل خود حفظ می‌کند و مانع جدا شدن آسان آن پس از اتصال به تجهیزات می‌شود. در نتیجه، کاربر می‌تواند از یک ارتباط پایدارتر در زمان استفاده بهره ببرد.

مونتاژ آسان و کابل‌سازی حرفه‌ای

این کانکتور امکان مونتاژ و لحیم‌کاری مستقیم کابل را فراهم می‌کند. کاربر می‌تواند پس از آماده‌سازی رشته‌های سیم، هر بخش را به پایه مخصوص خود متصل کند.

طراحی محل اتصال کابل نیز فشار واردشده به کابل را کاهش می‌دهد. این موضوع هنگام ساخت کابل‌های میکروفن اهمیت دارد؛ زیرا محل اتصال کابل به فیش معمولاً بیشترین فشار مکانیکی را تحمل می‌کند.

روش لحیم کردن فیش کنون نر T-903

برای ایجاد یک اتصال تمیز و مطمئن، ابتدا کابل را آماده کنید و سپس رشته‌های آن را به پایه‌های فیش متصل کنید.

1. روکش خارجی کابل را به اندازه مناسب جدا کنید.
2. رشته‌های سیم را از یکدیگر تفکیک کنید.
3. رشته‌های هر بخش را مرتب کرده و به دور هم بپیچید.
4. هر رشته را به‌صورت جداگانه قلع‌اندود کنید.
5. پایه‌های کانکتور را برای لحیم‌کاری آماده کنید.
6. شیلد کابل را به پین شماره 1 وصل کنید.
7. سیم سفید را به پین شماره 3 وصل کنید.
8. سیم قرمز را به پین شماره 2 وصل کنید.
9. سیم قلع‌اندودشده را روی پایه مربوط قرار دهید.
10. با نوک هویه، سیم و پایه کانکتور را به‌آرامی به یکدیگر متصل کنید.

در صورت استفاده از سیم لحیم 63 درصد، طبق این روش نیازی به روغن لحیم ندارید؛ سطح کانکتور شرایط مناسبی برای دریافت قلع دارد.

نکات مهم هنگام سیم‌کشی و لحیم‌کاری

اتصال صحیح هر سه پایه، کیفیت لحیم‌کاری و جلوگیری از تماس ناخواسته سیم‌ها، نقش مهمی در عملکرد کابل دارد. به همین دلیل پس از پایان کار، هر اتصال را به‌صورت جداگانه بررسی کنید.

قبل از بستن کامل بدنه فیش، از استحکام لحیم‌ها و عدم تماس سیم‌ها با پایه‌های مجاور مطمئن شوید. این بررسی ساده می‌تواند احتمال قطعی و ایجاد مشکل در عملکرد کابل را کاهش دهد.

انتخاب مدل مناسب فیش کنون پروئل

اگر به کانکتور XLR مادگی برای تکمیل کابل خود نیاز دارید، می‌توانید فیش کنون ماده پروئل T-904 را بررسی کنید.

پروئل برای کاربردهای مختلف، مدل‌های دیگری نیز در این خانواده دارد. برای کاربرانی که به دنبال یک گزینه اقتصادی‌تر در هنگام کابل‌سازی هستند، مدل T-905 نر و مدل T-906 ماده نیز گزینه‌هایی هستند که می‌توانید در کنار T-903 و T-904 مقایسه کنید.

با مقایسه نوع کانکتور، کاربرد و مشخصات هر مدل می‌توانید گزینه مناسب پروژه و بودجه خود را انتخاب کنید.

خرید فیش کنون نر پروئل T-903

پروئل T-903 برای افرادی مناسب است که به یک فیش XLR نری سه پین برای ساخت یا تعمیر کابل‌های صوتی نیاز دارند. این کانکتور برای کابل میکروفن، اتصال میز صدا و میکسر، اسپیکرهای اکتیو و تجهیزات استودیویی کاربرد دارد.

بدنه مقاوم، ساختار سه پین، اتصال پایدار و امکان مونتاژ و لحیم‌کاری، این مدل را به گزینه‌ای کاربردی برای کابل‌سازی، تعمیرات تجهیزات صوتی و پروژه‌های DIY تبدیل می‌کند.
