فیش کنون ماده RS M-904

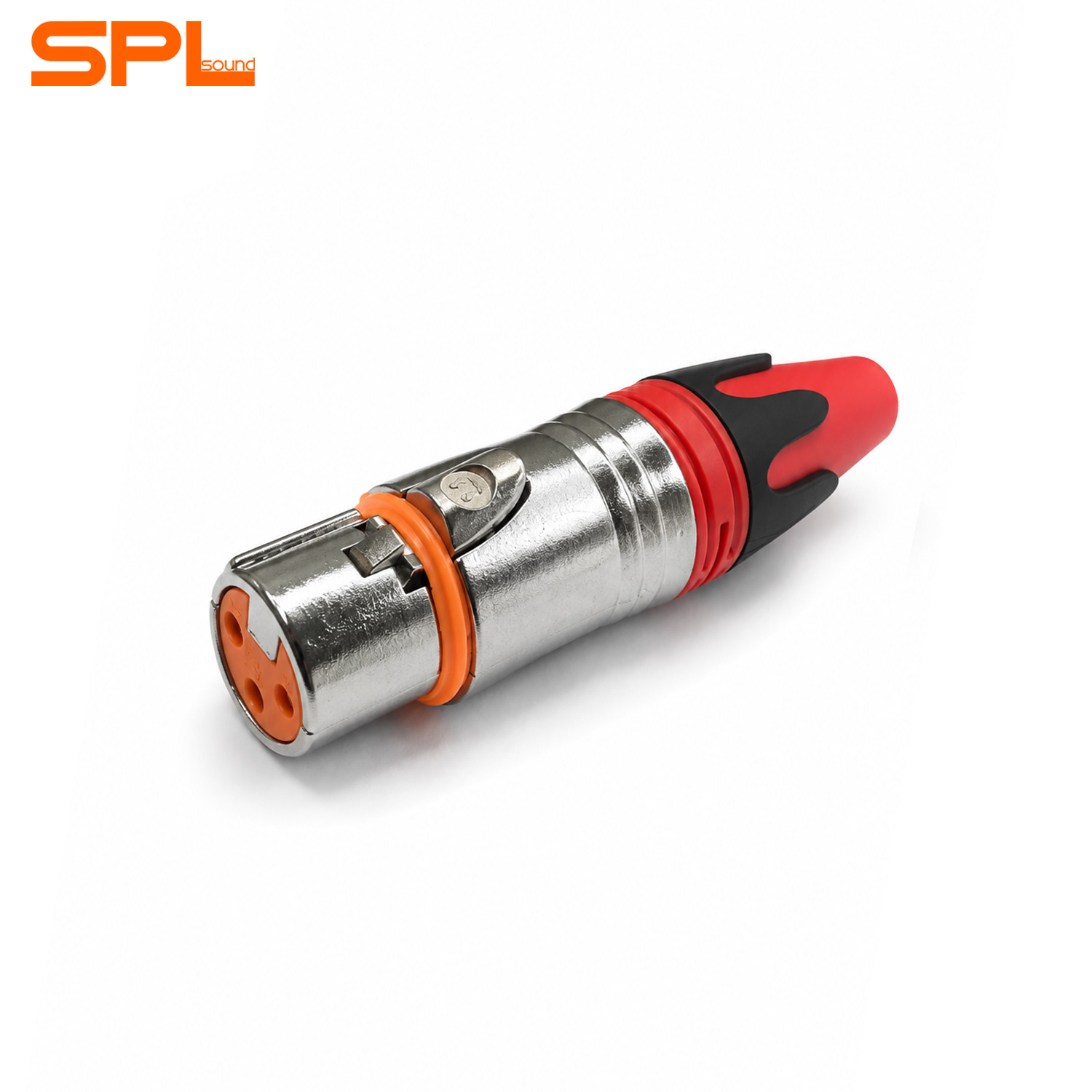

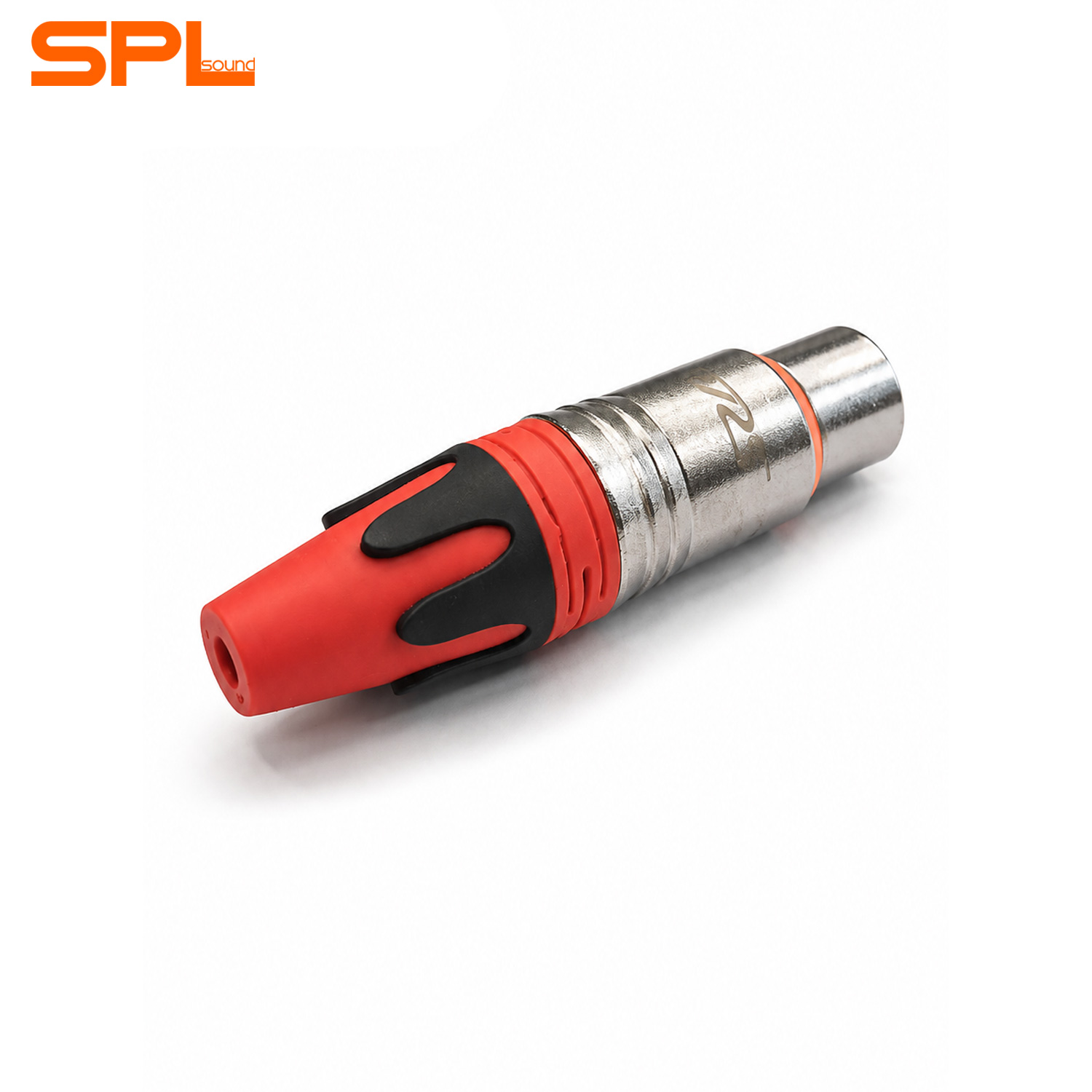

فیش کنون ماده RS M-904 یک کانکتور استاندارد XLR سه پین برای تجهیزات صوتی است. این فیش امکان اتصال میکروفن به میز صدا یا میکسر را فراهم می‌کند و در ارتباط میان تجهیزات صوتی، اسپیکرهای اکتیو و تجهیزات استودیویی کاربرد دارد.

کانکتورهای XLR سه پین در سیستم‌های صوتی حرفه‌ای کاربرد گسترده‌ای دارند و کاربران از آن‌ها برای اتصال میکروفن، میکسر، تجهیزات استودیویی و دیگر تجهیزات صوتی استفاده می‌کنند. مدل M-904 نیز برای ساخت و تعمیر کابل‌های صوتی و ایجاد اتصالات XLR کاربردی مناسب دارد.

کاربرد کانکتور XLR مادگی

این فیش کنون مادگی برای کابل‌سازی و تعمیر اتصالات صوتی مناسب است. می‌توانید M-904 را در کابل‌های میکروفن، تجهیزات استودیویی و سیستم‌های صوتی مختلف به کار ببرید.

• اتصال میکروفن به میز صدا
• اتصال میکروفن به میکسر
• ارتباط میان تجهیزات صوتی
• اتصال اسپیکرهای اکتیو
• استفاده در اتاق استودیو
• ساخت کابل میکروفن
• تعمیر کابل‌های صوتی
• ساخت کابل XLR
• استفاده در پروژه‌های صوتی و DIY

اگر به دنبال مدل پروئل با کاربرد مشابه هستید، می‌توانید فیش کنون ماده پروئل T-904 را نیز بررسی کنید.

ساختار سه پین فیش M-904

کانکتور XLR سه پین M-904 از سه پایه شماره 1، 2 و 3 برای اتصال رشته‌های کابل استفاده می‌کند. هنگام مونتاژ باید هر سیم را به پایه مربوط متصل کنید تا اتصال صحیحی میان کابل و تجهیزات صوتی شکل بگیرد.

برای اتصال سیم میکروفن، شیلد کابل را به پین شماره 1، سیم سفید را به پین شماره 3 و سیم قرمز را به پین شماره 2 وصل کنید. رعایت ترتیب پایه‌ها هنگام کابل‌سازی اهمیت زیادی دارد.

طراحی مناسب برای کابل‌سازی

طراحی این کانکتور، فرآیند مونتاژ کابل صوتی را ساده می‌کند. کاربر می‌تواند پس از آماده‌سازی کابل، هر رشته را به پایه مخصوص خود لحیم کند و بدنه کانکتور را در پایان کار ببندد.

این ساختار برای افرادی که کابل میکروفن می‌سازند یا کانکتور کابل‌های آسیب‌دیده را تعویض می‌کنند، کاربرد زیادی دارد. انتخاب صحیح کانکتور در کنار لحیم‌کاری دقیق، نقش مهمی در ایجاد یک اتصال پایدار دارد.

مناسب برای میکروفن و تجهیزات استودیویی

فیش XLR مادگی M-904 را می‌توان در کابل‌ها و اتصالات مورد استفاده در محیط‌های استودیویی و سیستم‌های صوتی به کار برد. این نوع کانکتور برای اتصال تجهیزات مختلف صوتی، به‌خصوص میکروفن و میکسر، کاربرد رایجی دارد.

در صورت نیاز به کانکتور نر برای تکمیل کابل، می‌توانید فیش کنون نر پروئل T-903 را نیز بررسی کنید.

روش لحیم کردن فیش کنون ماده RS M-904

برای شروع کار، روکش خارجی کابل را جدا کنید و رشته‌های داخلی را از یکدیگر تفکیک کنید. سپس هر رشته را برای اتصال به پایه مربوط آماده کنید.

1. روکش خارجی کابل را به اندازه مناسب جدا کنید.
2. رشته‌های سیم را از یکدیگر تفکیک کنید.
3. رشته‌های هر بخش را مرتب کرده و به دور هم بپیچید.
4. هر رشته سیم را به‌صورت جداگانه قلع‌اندود کنید.
5. پایه‌های کانکتور را برای لحیم‌کاری آماده کنید.
6. شیلد کابل را به پین شماره 1 وصل کنید.
7. سیم سفید را به پین شماره 3 وصل کنید.
8. سیم قرمز را به پین شماره 2 وصل کنید.
9. سیم قلع‌اندودشده را روی پایه مربوط قرار دهید.
10. با نوک هویه، سیم و پایه کانکتور را به‌آرامی به یکدیگر متصل کنید.

در صورت استفاده از سیم لحیم 63 درصد، نیازی به روغن لحیم ندارید. آماده‌سازی مناسب سیم و پایه کانکتور، فرآیند لحیم‌کاری را ساده‌تر می‌کند.

نکات مهم هنگام مونتاژ کابل XLR

هنگام لحیم‌کاری، هر پایه را با دقت بررسی کنید و سیم مربوط را در محل صحیح قرار دهید. اتصال ضعیف یا تماس ناخواسته میان پایه‌ها می‌تواند عملکرد کابل را مختل کند.

بعد از پایان کار، استحکام هر سه اتصال را بررسی کنید. همچنین مطمئن شوید رشته‌های سیم یا قلع اضافی با پایه‌های مجاور تماس ندارند. سپس بدنه کانکتور را ببندید.

انتخاب بین مدل‌های کنون پروئل و RS

در فروشگاه SPL Market می‌توانید برای کاربردهای مختلف، مدل‌های متنوعی از کانکتورهای XLR را بررسی کنید. فیش کنون ماده پروئل T-904 و RS M-904 هر دو برای کاربردهای مشابه XLR طراحی شده‌اند اما تفاوتی جزئی در ظاهر دارند.

خرید فیش کنون ماده RS M-904

اگر برای ساخت یا تعمیر کابل صوتی به یک فیش XLR مادگی سه پین نیاز دارید، RS M-904 گزینه‌ای کاربردی برای اتصال میکروفن، میز صدا، میکسر، اسپیکرهای اکتیو و تجهیزات استودیویی است.

ساختار سه پین، امکان مونتاژ و لحیم‌کاری و کاربرد گسترده XLR در تجهیزات صوتی، این کانکتور را برای کابل‌سازی و تعمیرات صوتی مناسب می‌کند. پیش از خرید، نوع اتصال و سازگاری کانکتور با تجهیزات موردنظر خود را بررسی کنید.
