فیش کنون ماده پروئل T-904

فیش کنون ماده پروئل T-904

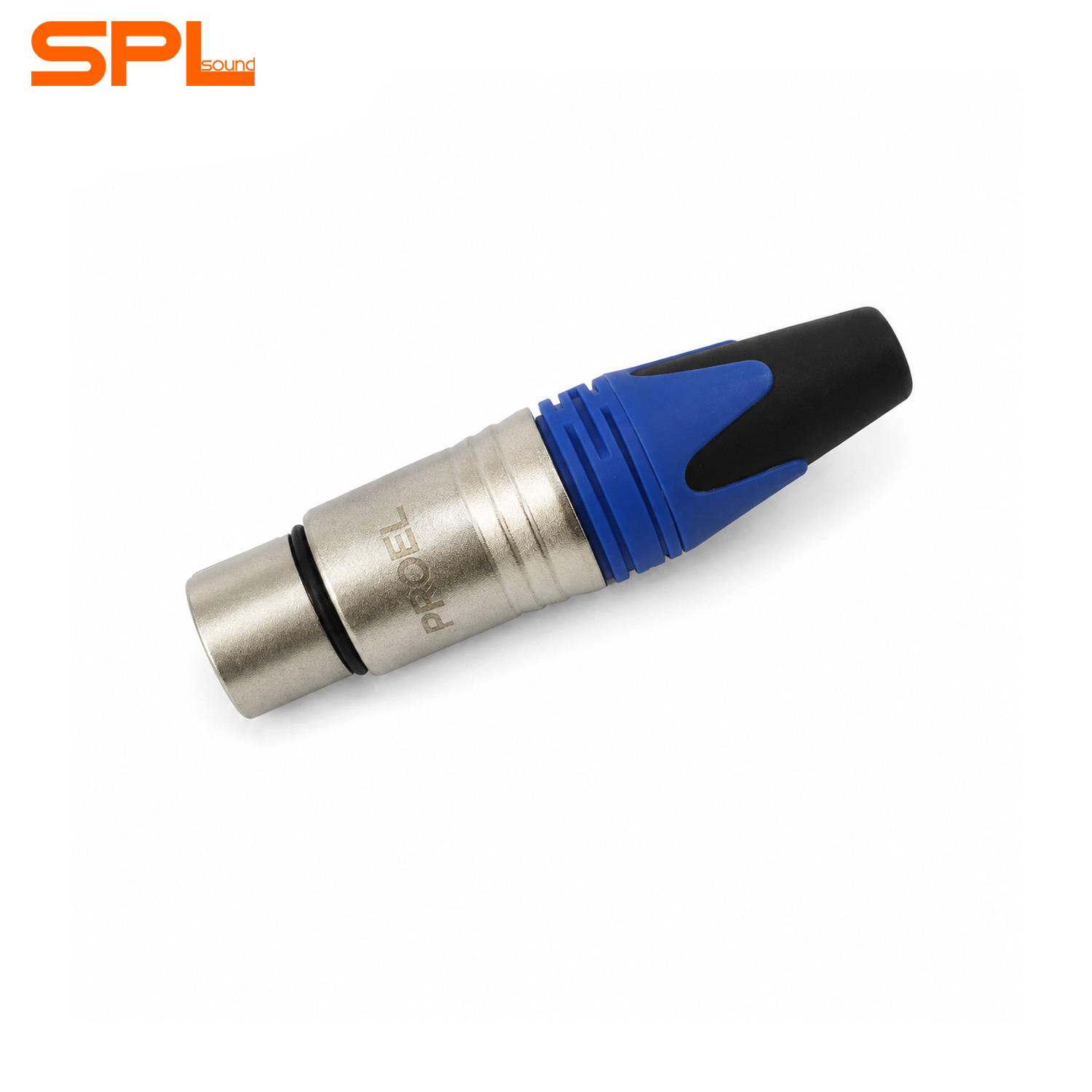

فیش کنون ماده پروئل T-904 یک کانکتور استاندارد XLR سه پین برای تجهیزات صوتی است. این فیش امکان اتصال میکروفن به میز صدا یا میکسر را فراهم می‌کند و ارتباط میان اسپیکرهای اکتیو و دیگر تجهیزات صوتی را برقرار می‌کند. کاربران در اتاق استودیو نیز می‌توانند از این کانکتور برای ساخت و تعمیر کابل‌های صوتی استفاده کنند.

کانکتورهای XLR به لطف ساختار سه پین، اتصال مطمئنی برای تجهیزات صوتی ایجاد می‌کنند. پروئل T-904 نیز همین ساختار را در اختیار کاربر قرار می‌دهد و برای کابل میکروفن، کابل‌های صوتی و پروژه‌های مختلف کابل‌سازی کاربرد دارد.

کاربرد کانکتور XLR مادگی

این کانکتور XLR مادگی در بخش‌های مختلف سیستم صوتی کاربرد دارد. شما می‌توانید آن را برای اتصال میکروفن به میز صدا یا میکسر به کار ببرید. این فیش همچنین ارتباط میان تجهیزات صوتی و اسپیکرهای اکتیو را برقرار می‌کند.

• اتصال میکروفن به میز صدا
• اتصال میکروفن به میکسر
• ارتباط میان تجهیزات صوتی
• اتصال اسپیکرهای اکتیو
• استفاده در اتاق استودیو
• ساخت کابل میکروفن
• تعمیر کابل‌های صوتی
• ساخت کابل‌های XLR
• اجرای پروژه‌های صوتی و DIY

اگر به دنبال یک کانکتور XLR مادگی با کاربرد مشابه هستید، می‌توانید فیش کنون ماده RS M-904 را نیز بررسی کنید. این مدل برای اتصال میکروفن، میز صدا، میکسر و تجهیزات صوتی کاربرد دارد و گزینه دیگری برای ساخت و تعمیر کابل‌های XLR در اختیار شما قرار می‌دهد.

ساختار سه پین فیش کنون T-904

پروئل روی این کانکتور سه پین ارتباطی قرار داده و هر پین را با شماره 1، 2 و 3 مشخص کرده است. هنگام کابل‌سازی، هر رشته سیم باید به پایه مخصوص خود متصل شود.

برای اتصال سیم میکروفن، شیلد کابل را به پین شماره 1، سیم سفید را به پین شماره 3 و سیم قرمز را به پین شماره 2 وصل کنید. رعایت این ترتیب، اتصال صحیح رشته‌های کابل را تضمین می‌کند.

بدنه مقاوم و اتصال مطمئن

پروئل برای بدنه این کانکتور ساختاری مقاوم در نظر گرفته و از آن برای محافظت از قطعات حساس داخلی استفاده کرده است. این بدنه در برابر آسیب‌های معمول مقاومت مناسبی ایجاد می‌کند و برای کابل‌هایی که کاربر آن‌ها را مرتب جابه‌جا یا متصل و جدا می‌کند، کاربرد مناسبی دارد.

ساختار داخلی کانکتور نیز فیش را پس از اتصال در جای خود نگه می‌دارد. این ساختار مانع جدا شدن آسان کانکتور می‌شود و به حفظ ارتباط تجهیزات کمک می‌کند.

مونتاژ آسان کابل صوتی

کاربر می‌تواند کابل را به‌ سادگی داخل بدنه کانکتور قرار دهد و رشته‌های آن را به پایه‌های مربوط لحیم کند. ساختار مناسب محل اتصال، فشار واردشده به کابل را کاهش می‌دهد و فرآیند مونتاژ را ساده‌تر می‌کند.

این ویژگی هنگام ساخت کابل میکروفن اهمیت زیادی دارد. کابل در زمان استفاده، کشش و خم‌ شدن مداوم را تجربه می‌کند و بخش اتصال فیش نیز فشار بیشتری تحمل می‌کند.

روش لحیم کردن فیش کنون ماده پروئل T-904

برای یک لحیم‌کاری تمیز و مطمئن، ابتدا روکش خارجی کابل را جدا کنید. سپس رشته‌های سیم را از یکدیگر تفکیک کنید و هر بخش را برای اتصال به پایه مربوط آماده کنید.

1. روکش خارجی کابل را به اندازه مناسب جدا کنید.
2. رشته‌های سیم را از یکدیگر تفکیک کنید.
3. رشته‌های هر بخش را مرتب کنید و به دور هم بپیچید.
4. هر رشته سیم را به‌صورت جداگانه قلع‌اندود کنید.
5. پایه‌های کانکتور را برای لحیم‌کاری آماده کنید.
6. شیلد کابل را به پین شماره 1 وصل کنید.
7. سیم سفید را به پین شماره 3 وصل کنید.
8. سیم قرمز را به پین شماره 2 وصل کنید.
9. سیم قلع‌اندودشده را روی پایه مربوط قرار دهید.
10. با نوک هویه، سیم و پایه کانکتور را به‌آرامی به یکدیگر متصل کنید.

اگر از سیم لحیم 63 درصد استفاده می‌کنید، نیازی به روغن لحیم ندارید. این کانکتور سطح مناسبی برای دریافت قلع فراهم می‌کند و می‌توانید لحیم‌کاری را بدون روغن لحیم انجام دهید.

نکات مهم سیم‌کشی و لحیم‌کاری

هنگام کابل‌سازی، سه موضوع اهمیت زیادی دارند: اتصال صحیح پین‌ها، کیفیت لحیم‌کاری و جلوگیری از تماس ناخواسته سیم‌ها.

پس از پایان کار، هر سه اتصال را بررسی کنید. مطمئن شوید لحیم‌ها استحکام کافی دارند و هیچ رشته سیم یا مقدار اضافی قلع با پایه دیگری تماس ندارد. سپس بدنه کانکتور را ببندید و کابل را برای استفاده آماده کنید.

انتخاب مدل مناسب از کانکتورهای پروئل

اگر به کانکتور نر برای تکمیل کابل XLR نیاز دارید، فیش کنون نر پروئل T-903 را بررسی کنید.

پروئل مدل‌های دیگری نیز برای کاربردهای مختلف ارائه می‌کند. در صورتی که هنگام کابل‌سازی به یک گزینه اقتصادی‌تر نیاز دارید، فیش کنون ماده T-906 و فیش کنون نر T-905 را نیز در کنار این مدل مقایسه کنید.

با بررسی نوع کانکتور و کاربرد هر مدل، می‌توانید گزینه مناسب پروژه خود را انتخاب کنید.

خرید فیش کنون ماده پروئل T-904

اگر برای ساخت یا تعمیر کابل صوتی به یک فیش XLR مادگی سه پین نیاز دارید، پروئل T-904 انتخابی کاربردی برای اتصال میکروفن، میز صدا، میکسر، اسپیکر اکتیو و تجهیزات استودیویی است.

ساختار سه پین، بدنه مقاوم، اتصال پایدار و امکان مونتاژ و لحیم‌کاری، این کانکتور را برای کابل‌سازی و تعمیر تجهیزات صوتی مناسب می‌کند. کاربران فعال در حوزه کابل‌سازی، تجهیزات صوتی و پروژه‌های DIY نیز می‌توانند از T-904 برای ساخت اتصالات موردنیاز خود استفاده کنند.
